韩强牌LED环境监测显示屏使用

产品概括：

产品型号：HQ-EXT03-FCWSZY01

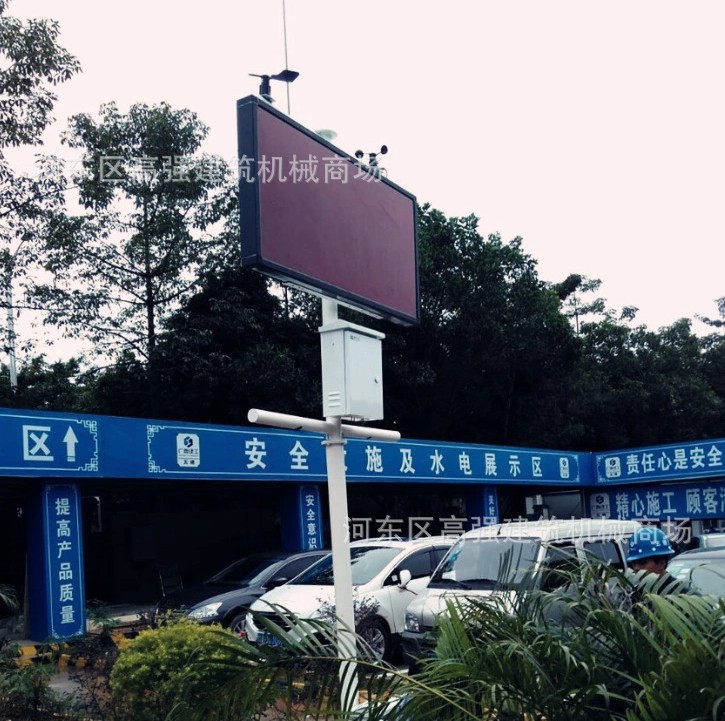

安装方式：壁挂或立杆

显示部分：LED户外P10

功能：实现环境参数噪音、PM2.5、PM10、温度、湿度、风速、风向采集显示。

接口说明

电源接口：L N 2芯电缆线，AC220V/50HZ  功率不低于50W

外置电控箱

串口头接LED显示控制卡（A3S、A4S）

使用说明

遥控器按键功能说明

设置键：进入参数设置界面

左右键：“<” “>”位移键

上下键：“∧”“∨”参数切换键

返回键：退出设置

数字键：0-9

确认键：确认

1、遥控器注意事项

遥控器有效使用距离为5-10米，如果发现有距离缩短，则说明遥控电池已耗尽，需更换

2、参数设置

数据微调

点击遥控器上的“设置”键，显示屏面自动跳转，通道0为噪音，通道1为PM2.5,通道2为PM10，通道3为温度，通道4为湿度，通道5为风速的调节。

 输入需要进行微调的参数，如噪音（0），显示屏上通道闪烁标跳动位输入“0”按遥控器上的确认键，主板有“滴”声，进行下一步操作，按“∨”键，直至界面跳转到“数据微调”处停止，进行数据微调时，有“+”“-”号的跳转，在“+”“-”闪烁时点击遥控器上的“1”键，进行切换，按“>”键输入微调数值，再按“确认”键，完成调节。

   上限预警及开关信号触发设置

电机遥控器上的“设置”键，显示屏界面自动跳转，通道0为噪音，通道1为PM2.5，通道2为PM10，通道3为温度，通道4为湿度，通道5为风速的调节。

输入需要进行微调的参数，如噪音（0），显示屏上通道闪烁标跳动位输入“0”按遥控器上的确认键，主板有“滴”声，进行下一步操作，按“∨”键

光标在第一通道量程上限参数上闪烁，每个通道有5个参数可以设置，依次为：量程上限，量程下限、报警上限、触发时间设置、数据微调，通过直接输入0-9的数字值，然后点“确认”键，进入下一个参数的设置，按上下键可以一次循环设置这5个参数，其中量程和报警值的第一位数值和符号位，分别输入0和1，对应显示的“+”和“-”，0对应正值，1对应负值，其他5位数为相应的量程和数值
